随着油田开采情形转变，深井、超深井、高压气井、热采井、大位移井、重大地层结构井等井况对油套管的毗连强度和密封性能提出了更高的要求
。

　　API圆螺纹气密封性能低，螺纹部分的毗连强度只有管体60~80%
。API偏梯形螺纹只管其毗连强度较 高，可是螺纹的密封性能不睬想
。

　　海内使用的特殊毗连结构油管主要依赖于入口，只有少数手艺实力较强的单位举行了该产品的开爆发产
。 外洋特殊扣研究从60年月VAM最先，生长到现在外洋已经有30多家，100多种专利产品，适用于钻采的种种 情形
。外洋特殊扣使用占其油套管使用量的22％，欧洲高达60％
。

　　为知足油气田开采日趋对螺纹毗连强度、密封性能等的需要，尊龙凯时人生就是搏!登录乐成开发了CB系列特殊螺纹讨论，同时也与外洋相关公司举行合作开发了多种适用于差别使用情形下的特殊扣产品
。海内的大庆、吉林、大港、长 庆、西南、胜利、冀东等油田都已使用尊龙凯时人生就是搏!登录的特殊螺纹讨论油套管
。外洋的Rosneft、Lukoil、厄瓜多尔国家 石油公司、TNK-BP、哥伦比亚国家石油公司、委内瑞拉国家石油公司等均使用过
。

尊龙凯时人生就是搏!登录特殊扣命名方法

　　CB+功效代码+系列代码，CB=尊龙凯时人生就是搏!登录CHANGBAO，公司名简称； 单台肩双金属气密封毗连，以SEAL的首字母S代表； API无接箍直连型套管，以extreme-line casing的字母X代表； API整体讨论油管，以integral joint tubing的字母IJ代表； 加厚直连型毗连，以Semi-Flush的首字母SF为代表； 高扭矩毗连，以High Toque的首字母HT为代表； 高抗压缩毗连，以High Compression的首字母HC为代表； 双台肩同锥度毗连，以Two-Step-Toque的首字母TS为代表； 双台肩变锥度毗连，以Two-Step-Tapered的首字母TSTA为代表；

　　高温高压毗连，以High Pressure and High Temperature的首字母HP为代表；

　　……

系列代码

　　用阿体现拉伯数字1、2、3.……体现统一功效扣型下的差别类型
。

尊龙凯时人生就是搏!登录现在已经开发出的特殊扣型包括

　　CBS1、CBS2、CBS3（已经通过ISO13679-CAL IV评价）；CBS1-OV气密封对顶扣；CBS3C； CBX；CBIJ；CB-EU-HT；

　　CB-SF；CB-FJ；CBTS；

　　合作扣型有Flush-Max，Flash-MaxⅡ/Ⅲ，Super-Max，Super-MaxTS/TS2， MO-EU-PA，MO-CSG-PA，GEOCONN等
。

适用产品钢级

　　本公司特殊扣适用于本公司生产的各个钢级
。

自主开发特殊扣

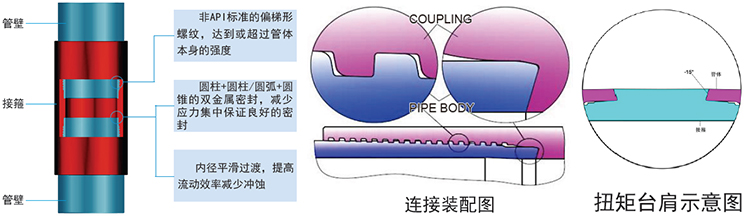

CBS1特殊扣结构特点

思量到海内外油田油气井开发需要，尊龙凯时人生就是搏!登录CBS1特殊扣扣型设计具有以下特点：

1）讨论强度高——带接箍毗连
2）螺纹毗连强度高——偏梯形螺纹（油管每英寸8牙，每英寸套管5牙）
3）气密封性能好——双金属密封结构
4）无涡流和冲洗——内孔平滑过渡
5）抗粘扣性能好——接箍螺纹和密封面经镀铜合金处置惩罚

应用规模

深井、超深井
高压气井
定向井、重大地层结构井等要求毗连强度和密封性能较高的油气井
抗侵蚀井

通例规格CBS1气密型特殊扣油套管参数与性能

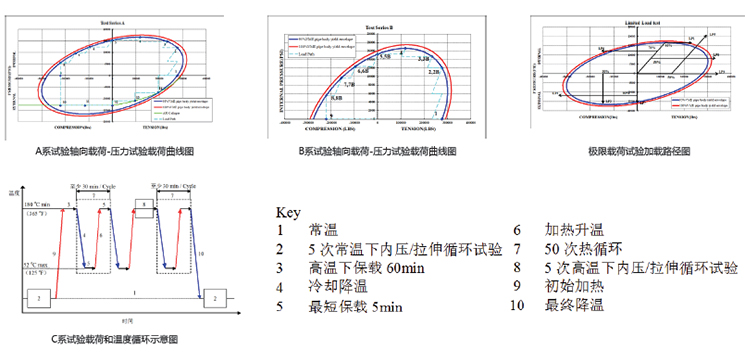

    气密封性能栏之A项为按API RP 5C5之3.3.4（最终内压循环与热循环试验，热循环温度177℃） 的试验效果，B项为按TGRC1（弯曲、拉伸条件下气密封试验，弯曲狗腿度20°/30m，复合应力抵达 管体屈服应力85％）的试验效果
。

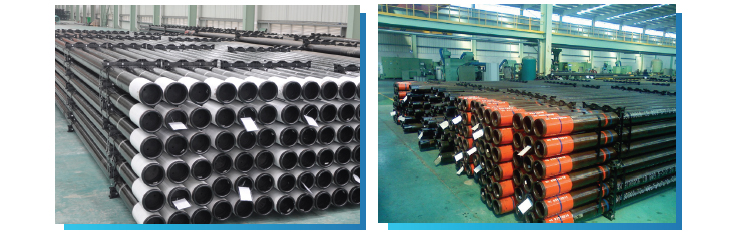

实物性能及应用

尊龙凯时人生就是搏!登录CB110S-13Cr特殊扣油套管已在中石油油田二氧化碳侵蚀气井使用，产品实物性能如下表
。

使用情形：地层压力41.4-43.2MPa，地层温度122-140℃，CO2含量平均26.77%，地层水总矿化度1215.4-13775.3mg/L，氯离子含量为287.8-3438.9 mg/L
。

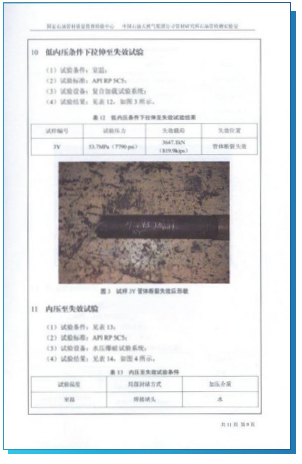

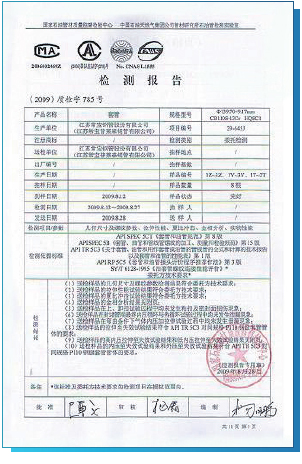

检测报告


CBS2特殊扣结构特点：

扣型特点/ 金属过盈密封/Metal-to-metal seal ?特定的短锥面金属过盈密封设计，使该油管讨论金属过盈 密封处的面压优化、可靠 。 ?按划定扭矩上扣后，该油管纵然在遭受拉伸、压缩及弯曲 等载荷时，其讨论毗连处仍具有优异的气密封性能 。

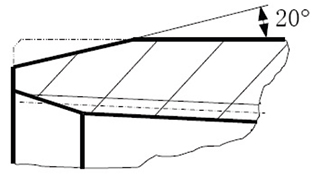

扭矩台肩/Torque shoulder ?设置扭矩台肩面，有利于准确控制讨论的拧接位置，并降 低讨论毗连部位的环向应力 。 ?-20°扭矩台肩面，可提高讨论拧接后的自锁效应 。
螺纹设计/Thread design ?螺纹齿形的承载侧为3°，该角度可消除油管在受拉伸载荷 时可能泛起的讨论滑脱失效，使其螺纹讨论具有优异的连 接强度 。 ?多种螺距设计，可提高讨论毗连时的上扣速率 。 ?螺纹的毗连扣数较多，可优化油管承载时其讨论毗连部位 的应力漫衍 。
内平毗连/ ?接箍的与管子拧接，二者的内孔间呈无台肩一连毗连；可 消除管内流体在经由讨论时可能会爆发的紊流等问题 。
接箍设计/Coupling design ?在确保油管讨论毗连效率≥100%的条件下，接箍的外径 和长度均经优化设计，尽可能地减小了该油管讨论的尺 寸 。
外貌处置惩罚/ ?接箍的密封面、扭矩台肩面、螺纹齿形等处均镀有特殊设 计的、匀称的铜合金镀层，可极大地提高该螺纹讨论上卸 扣时的抗粘扣性能 。

特殊选项/Options

结适用户可能的一些特殊使用要求，该油管可在其标准接箍型的基础上作一些特殊的改变，这些改变的选项如下
。

?特殊间隙接箍 可提供同规格、同扣型的特殊间隙接箍（其接箍外径小于标准接箍）油管
。

?特殊倒角接箍 可提供同规格、同扣型的特殊倒角接箍（其接箍外倒角的角度有别于标准接箍）油管
。

适用规模/Benefits

?深井、水平井、大位移井、高压气井和抗应力侵蚀井等
。

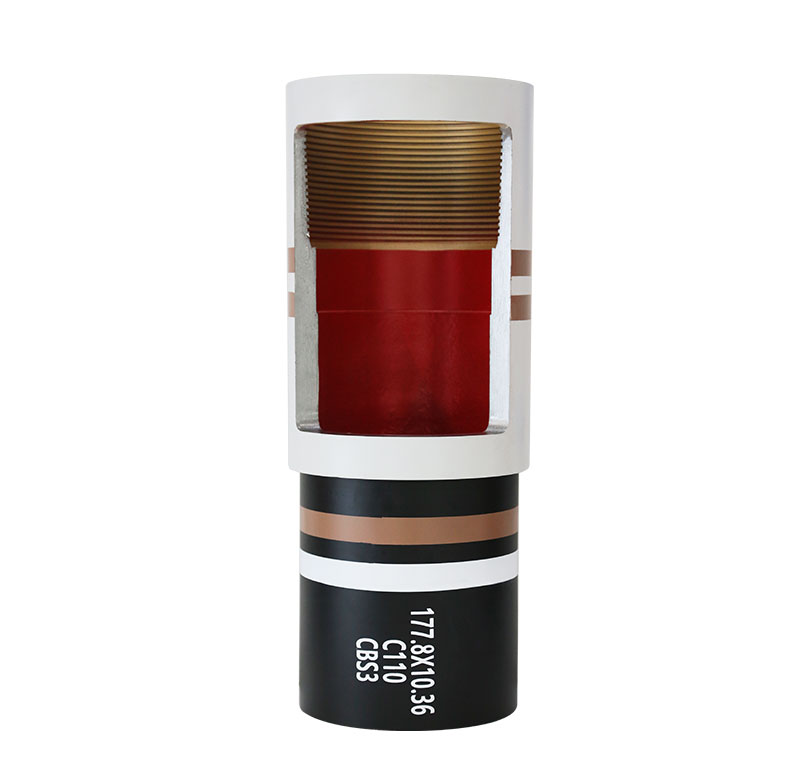

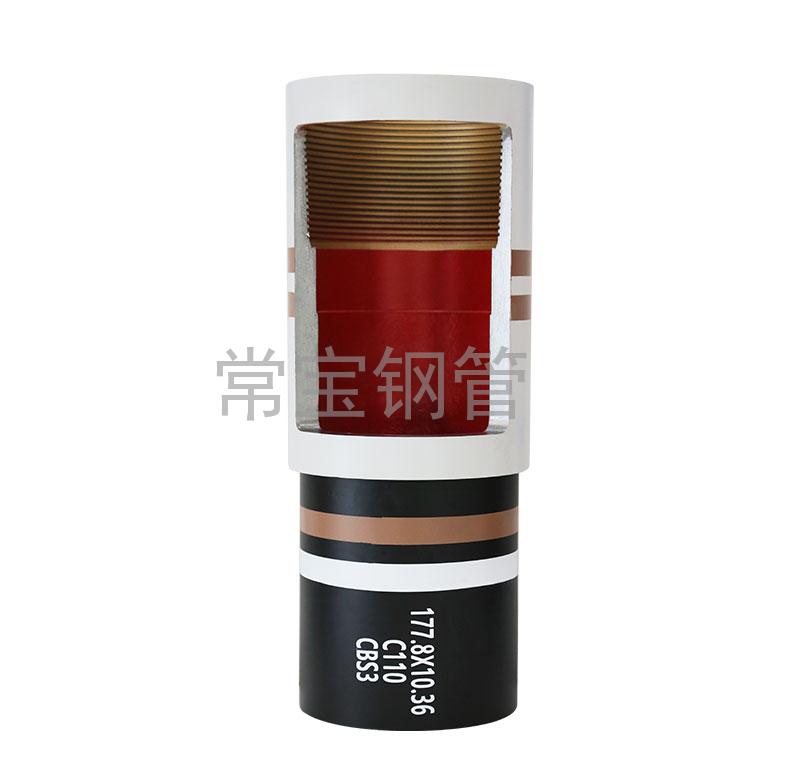

CBS3特殊扣结构特点：

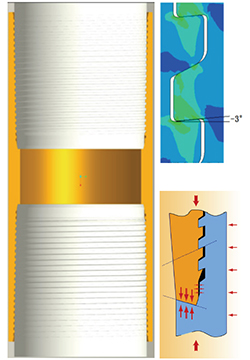

设计特点： >承载面负角度（ -3°） >公扣齿峰上的间隙增大 >入扣侧面的间隙缩小 带来的利益： ? 抗拉伸力超强 ? 耐粘扣性优越 ? 螺纹密封脂漫衍匀称 ? 在受压缩和拉伸之下时机械性能卓越 机械性能特点： ?与管体拥有100%一律的(抗拉伸强度，抗外挤强度和耐内压强度） 密封性能特点： ? 在复合负荷下无气体泄露 ?与管体拥有100%一律的(抗拉伸强度，抗外挤强度和耐内压强度） 上扣／卸扣： ?使用利便，在10次上扣/卸扣的情形下 也不爆发粘扣

合作开发 Integ-max特殊扣

Integ-max 特殊扣为尊龙凯时人生就是搏!登录与日本Metalone公司合作开发的特殊扣型
。该特殊扣主要用于放弃 井和难下钻及大倾斜井的采油作业（如俄罗斯第三大油田TNK-BP） ，一样平常用在小套管和油管毗连部位

结构特点

1）规格规模:60.32-114.3mm

2）端部加厚——管端外加厚，包管毗连强度
。

3）整体式毗连——钢管接纳整体直连，不使用接箍
。

4）双台肩密封——双台肩设计抗过扭矩，包管密封性能
。

5）接纳非API标准偏梯形螺纹，导向面45度，承载面2度
。

6）抗弯、抗粘扣能力强

7）公端和母端外貌均举行磷化或喷砂外貌处置惩罚
。

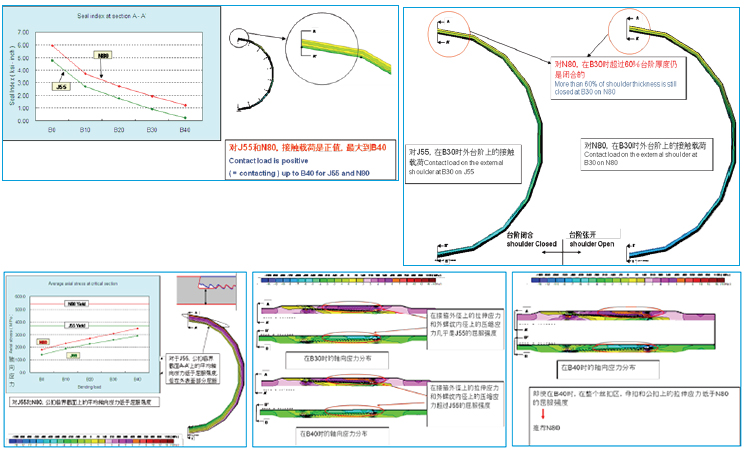

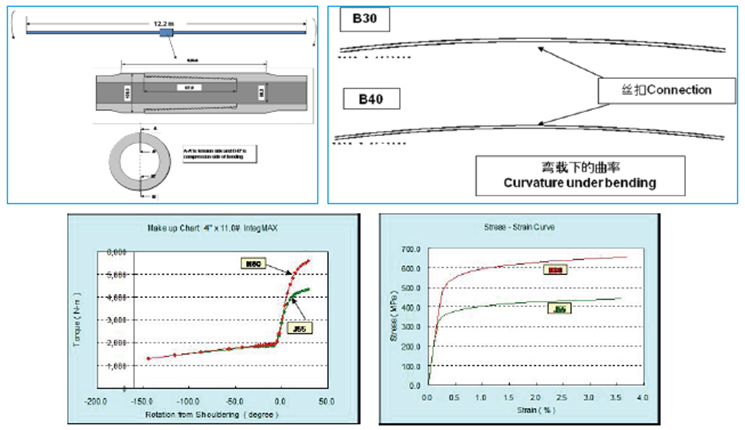

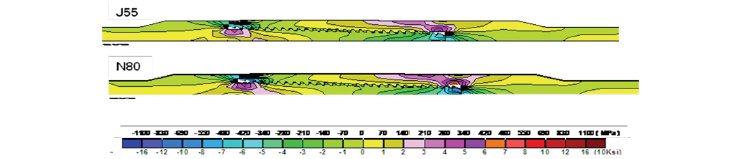

抗弯曲模子剖析

           上扣（B0）后轴向应力

效果评价

1.弯曲载荷下台阶不张开

1) 用台阶接触指数（SCI）来验证台阶是闭合照旧张开： SCI ( ksi-inch ) =接触压力×台阶宽度

2) 只要SCI是正值，台阶就是闭合的
。

2. 丝扣上的轴向应力不平服

应用规模

定向井、重大地层结构井等要求毗连强度和密封性能较高的油气井； 放弃井修复开采；

深井、超深井、气井
。

使用性能

1、毗连强度

拉伸屈服载荷 = 80 %管体屈服强度 抗压缩性= 80%管体屈服强度

2、密封性能 螺纹密封毗连,母扣与公扣双台肩密封处亦可起到密封作用
。

3、复合承载能力 接纳逆向扭矩台肩和直角扭矩台肩相团结，使讨论抗压缩、抗弯曲、抗过扭矩能力强，同时在

弯曲及复合载荷作用下，仍能坚持台肩面上的外貌压力
。

4、内平滑设计可有用镌汰气体或液体在管道内的冲洗和紊流征象，镌汰能量损失和冲蚀
。

5、高抗弯曲性 ，抵达 45 DLS/ 30 m
。

6、抗挤毁切合API抗挤毁压力

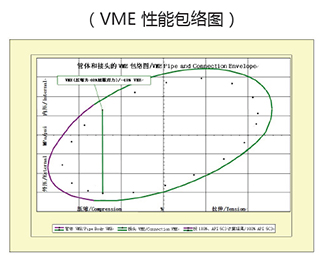

INTEGMAX 性能特征
